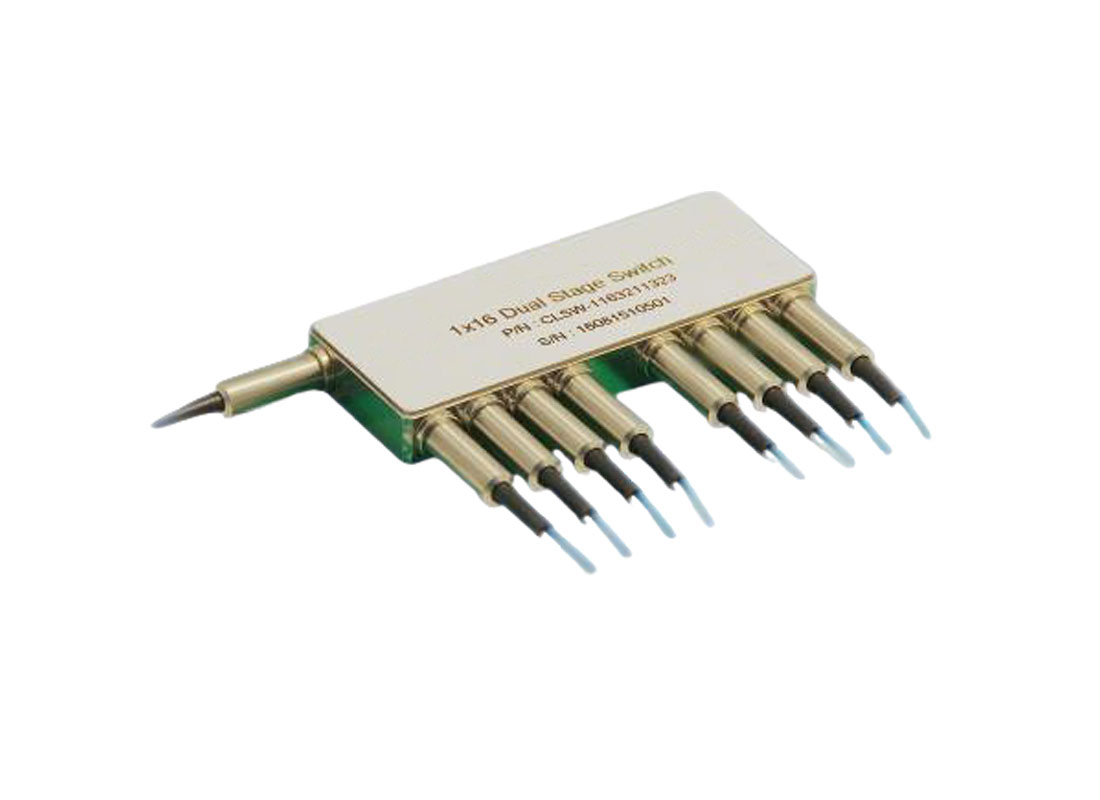

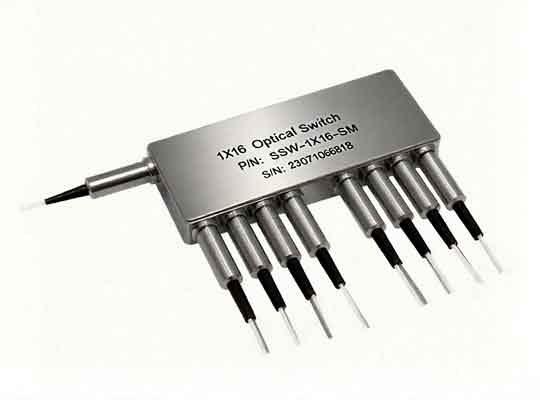

1x16 磁光固態光開關

波長范圍:

1550nm

應用領域:

光信號路由
網絡保護
突發交換
可配置分插復用
信號監控
儀器儀表

產品特點:

高速
非機械式
高可靠性
故障安全鎖定
低插入損耗
堅固耐用
緊湊
高性價比
直接低電壓驅動

規格書下載聯系我們

產品詳情

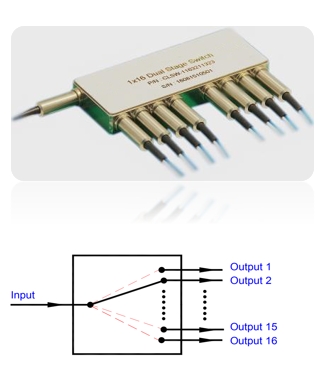

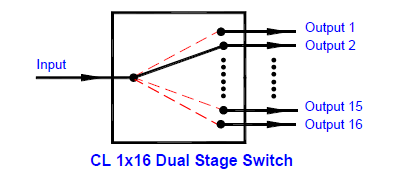

1x16 光纖開關通過將輸入光信號重定向到選定的輸出光纖來連接光通道。這是利用專利的非機械結構實現的，并通過電控信號激活。鎖存式操作可在驅動信號移除后保持選定的光路。全固態 CL 1x16 光纖開關具有低插入損耗、高消光比、高通道隔離度以及極高的可靠性和重復性。它旨在滿足最苛刻的切換要求，包括持續無故障運行、長壽命、在沖擊/振動環境和大溫度變化下運行以及快速響應時間。

該開關還具有內置環行器 (Circulator) 和隔離器 (Isolator) 功能。本系列開關可提供電子驅動器。

n 應用領域

l 光信號路由

l 網絡保護

l 突發交換

l 可配置分插復用

l 信號監控

l 儀器儀表

n 產品特點

l 高速

l 非機械式

l 高可靠性

l 故障安全鎖定

l 低插入損耗

l 堅固耐用

l 緊湊

l 高性價比

l 直接低電壓驅動

n 性能規格

1x16系列開關	單位	最小值	典型值	最大值
工作波長^[1]	nm	1520	1550	1580
工作波長^[1]	nm	1295	1310	1325
插入損耗^[2]	dB		1.5	2.5
均勻性	dB		0.7	1.0
串?dāng)_^[2]	dB	40	50
回波損耗^[2]	dB	50
偏振相關損耗 (PDL)	dB		0.15	0.4
偏振模色散 (PMD)	ps			0.2
開關速度 (上升, 下降)	μs		50	200
重復頻率	Hz		2000
耐久性	次	10¹¹
光功率處理能力^{[3] [4]}	mW		300	500
開關類型			固態鎖存式
工作溫度	°C	-5		65
存儲溫度	°C	-40		85
光纖類型			SMF28

[1]. Agiltron 可在 L 波段達到相同規格。

[2]. 測量值不含連接器（損耗）。
[3]. 可提供高功率型號。
[4]. （此為）連續工作模式；如需脈沖工作模式，請咨詢。

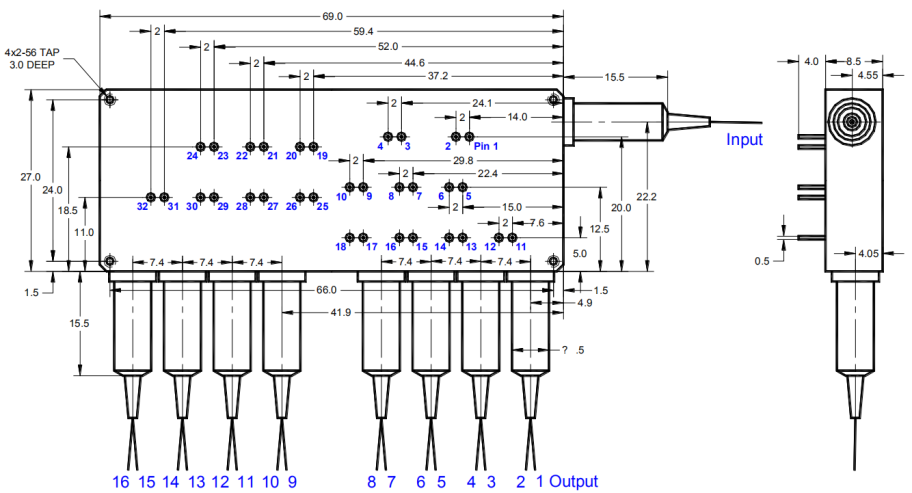

n 機械尺寸 (單位: mm)

n 電氣驅動信息

每個切換點通過施加電壓脈沖來驅動。施加一種極性的脈沖，一條光路將被連接并鎖定在該位置。施加相反極性的脈沖，在脈沖移除后，另一條光路將被連接并鎖定在該位置。

參數	單位	最小值	典型值	最大值
電阻(每組引腳)	Ω	15	18	22
開關電壓	V	2.25	2.5	2.75
脈沖持續時間	ms	0.2	0.3	0.5

n 電氣驅動對照表

Optical Path	PG1 *		PG2		PG3		PG4		PG5		PG6		PG7		PG8		PG9		PG10		PG11		PG12		PG13		PG14		PG15		PG16
Optical Path	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32
IN→P1	+	-	+	-	+	-	+	-	+	-	+	-	-	+	-	+	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+
IN→P2	-	+	-	+	+	-	+	-	+	-	+	-	-	+	-	+	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+
IN→P3	+	-	+	-	-	+	+	-	+	-	-	+	+	-	-	+	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+
IN→P4	-	+	-	+	-	+	+	-	+	-	-	+	+	-	-	+	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+
IN→P5	+	-	+	-	-	+	-	+	+	-	-	+	-	+	+	-	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+
IN→P6	-	+	-	+	-	+	-	+	+	-	-	+	-	+	+	-	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+
IN→P7	+	-	+	-	-	+	-	+	-	+	-	+	-	+	-	+	+	-	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+
IN→P8	-	+	-	+	-	+	-	+	-	+	-	+	-	+	-	+	+	-	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+
IN→P9	+	-	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+	-	+	-	+	-	+	+	-	-	+	-	+	-	+
IN→P10	-	+	+	-	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+	-	+	-	+	-	+	+	-	-	+	-	+	-	+
IN→P11	+	-	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+	+	-	-	+	-	+	-	+	+	-	-	+	-	+
IN→P12	-	+	+	-	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+	+	-	-	+	-	+	-	+	+	-	-	+	-	+
IN→P13	+	-	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+	+	-	+	-	-	+	-	+	-	+	+	-	-	+
IN→P14	-	+	+	-	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+	+	-	+	-	-	+	-	+	-	+	+	-	-	+
IN→P15	+	-	-	+	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+	+	-	+	-	+	-	-	+	-	+	-	+	+	-
IN→P16	-	+	+	-	NC	NC	NC	NC	NC	NC	-	+	-	+	-	+	-	+	+	-	+	-	+	-	-	+	-	+	-	+	+	-

* PG1: 引腳組 1 (Pin Group 1)。 ** NC: 無電氣連接 (No electronic connection)。

n 機械尺寸 (單位: mm)

n 訂貨信息：SW-A-B-C-D-E-F-G

A	B	C	D	E	F	G
116=1x16 000=特殊	3=1310 5=1550 0=特殊	2=雙級 0=特殊	1=標準 0=特殊	1=SMF-28 0=特殊	3=900μm松套管 1=裸纖 0=特殊	1=0.25m 2=0.5m 3=1.0m 0=特殊	1=無 2=FC/PC 3=FC/APC 4=SC/PC 5=SC/APC 6=ST/PC 7=LC 8=雙工LC 9=MTP 0=特殊

類型

波長

開關

封裝

光纖類型

光纖長度

連接器

116=1x16

000=特殊

3=1310

5=1550

0=特殊

2=雙級

0=特殊

1=標準

0=特殊

1=SMF-28

0=特殊

3=900μm松套管

1=裸纖

0=特殊

1=0.25m

2=0.5m

3=1.0m

0=特殊

1=無

2=FC/PC

3=FC/APC

4=SC/PC

5=SC/APC

6=ST/PC

7=LC

8=雙工LC

9=MTP

0=特殊

示例型號： SW-116-3-2-1-1-1-1-1

描述：類型: 1x16、波長: 1310 nm、開關: 雙級 (Dual Stage)、封裝: 標準 (Standard)、光纖類型: SMF-28 裸纖 (SMF-28 Bare fiber)、光纖長度: 0.25米 (0.25m)、連接器: 無 (None)

如需定制組件，請?zhí)峁┰敿?xì)要求。
